Персонализированная инженерия
3D-модель готова. Проектирование только начинается
Форма на экране не говорит, как объект должен работать, соединяться с другими деталями и проверяться после изготовления. Между анатомической моделью и конструкцией появляется отдельное инженерное задание.
Учебные примеры относятся к инженерному процессу и не представляют готовое медицинское изделие.
После 3D-модели
Сначала ответьте, что должен делать объект
Одна и та же анатомическая форма может стать учебным макетом, объектом геометрического анализа или исходным материалом для новой конструкции. У этих задач разные требования.
Назначение определяет допустимые изменения формы, взаимодействующие поверхности, материал, технологию и способ контроля. Пока назначения нет, детальная конструкция будет набором предположений.
Вопросы до проектирования
- с чем объект взаимодействует;
- какие поверхности и размеры критичны;
- какие нагрузки и условия рассматриваются;
- каким способом планируется изготовление;
- как будет проверяться результат.

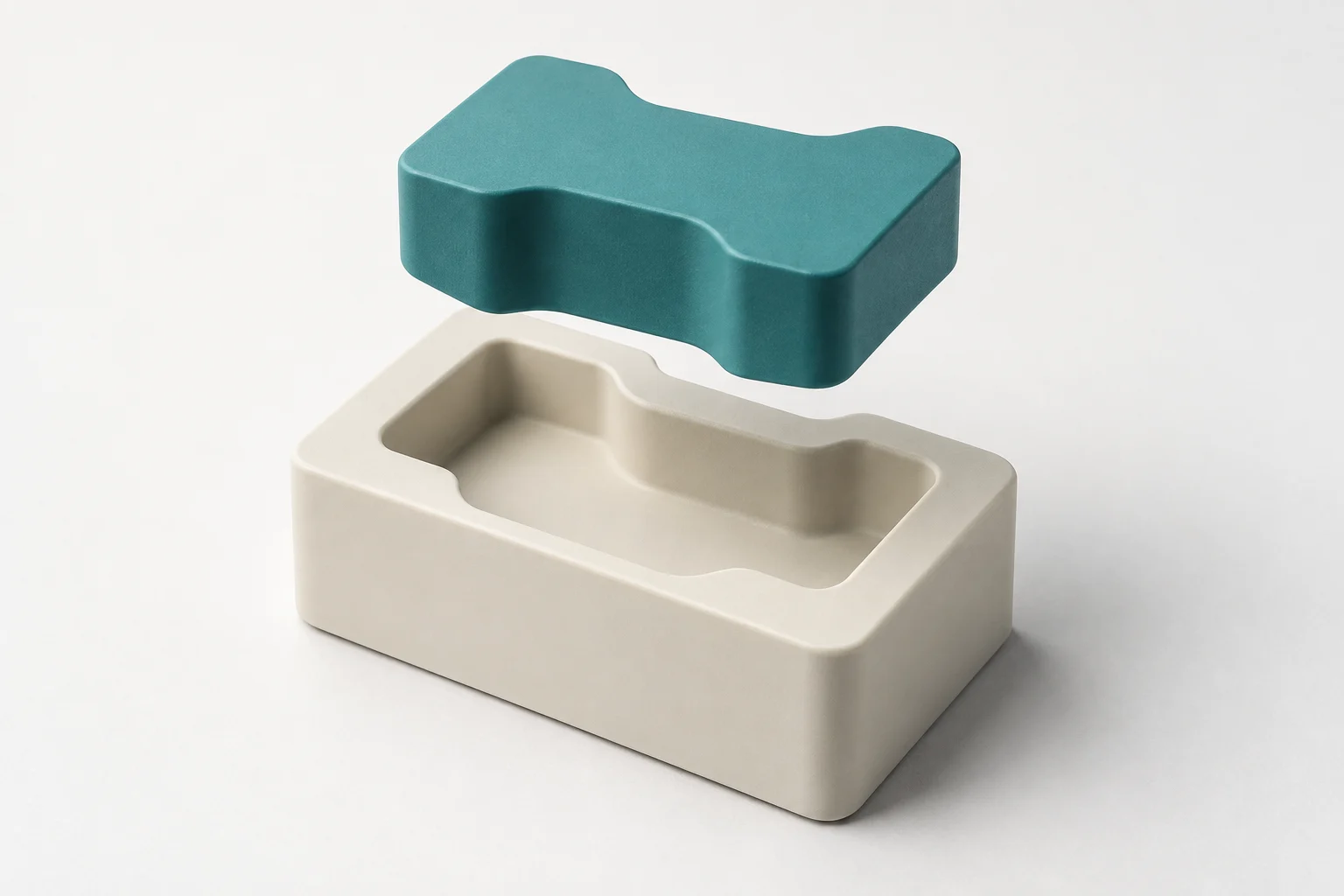

Учебная пара деталей
Формы совпали. Посадка всё ещё неизвестна
Вставка повторяет углубление в основании. На экране всё выглядит идеально. Но будет ли она свободно сниматься, удерживаться с усилием или вообще не войдёт после изготовления? Ответ зависит от зазора, допусков, свойств материала и процесса производства.
Назначить размеры
Выделить поверхности и параметры, от которых зависит посадка.
Учесть изготовление
Связать геометрию с материалом, технологией и ожидаемыми отклонениями.
Определить контроль
Решить, чем измерять результат и по каким условиям его принимать.
Цифровая поверхность
Исправление сетки зависит от следующей операции
Открытая граница может быть нормальной для фрагмента, который только рассматривают. Для операции, требующей замкнутого объёма, тот же край становится препятствием. Отдельные части, пересечения и ориентация граней тоже оцениваются в контексте назначения.
Автоматическое закрытие отверстия создаёт новую геометрию. Её происхождение и влияние на критичные размеры нужно сохранить, а не прятать внутри «очищенного» файла.
Проверить поверхность перед проектированием →Первый инженерный результат
Требования, по которым можно построить и проверить образец
До подробного проектирования можно подготовить назначение, перечень критичных поверхностей, ограничения исходной модели и план контроля. Это отделяет известные требования от решений, которые ещё предстоит проверить.
Обсудить инженерную задачуПередача инженеру
Геометрия становится заданием только после уточнения назначения
Поверхность из исследовательского конвейера можно экспортировать, но этого недостаточно для изготовления. Инженеру нужны сопряжения, материал, способ производства, допуски и отдельный контроль готового образца.
Минимальный пакет
- версия исходной модели и единицы измерения;
- запрещённые зоны и критичные поверхности;
- назначение будущего образца;
- критерии проверки после изготовления.
