Верны ли масштаб и ориентация
Единицы и оси должны сохранять связь с исходными данными.
Проверка геометрии
Что проверить в поверхности перед следующей инженерной операцией
Файл открывается, модель вращается и выглядит аккуратно. Этого недостаточно, чтобы считать поверхность пригодной для расчёта, сопряжения или изготовления образца. Требования задаёт следующая операция.
Проверка цифровой поверхности не подтверждает свойства изготовленного объекта.
Назначение модели
Сначала назовите следующую операцию
Для иллюстрации может быть достаточно аккуратного фрагмента поверхности. Расчёт объёма потребует замкнутой оболочки. Сопряжение деталей — согласованных поверхностей и размеров. Один универсальный чек-лист не различит эти задачи.
Проверка начинается с действия, которое команда хочет выполнить после неё. Тогда становится понятно, какие свойства геометрии действительно мешают.
Три варианта продолжения
- визуальный разбор формы;
- геометрический расчёт;
- подготовка исходных данных для конструкции.
Для каждого варианта состав допустимых исправлений будет отличаться.

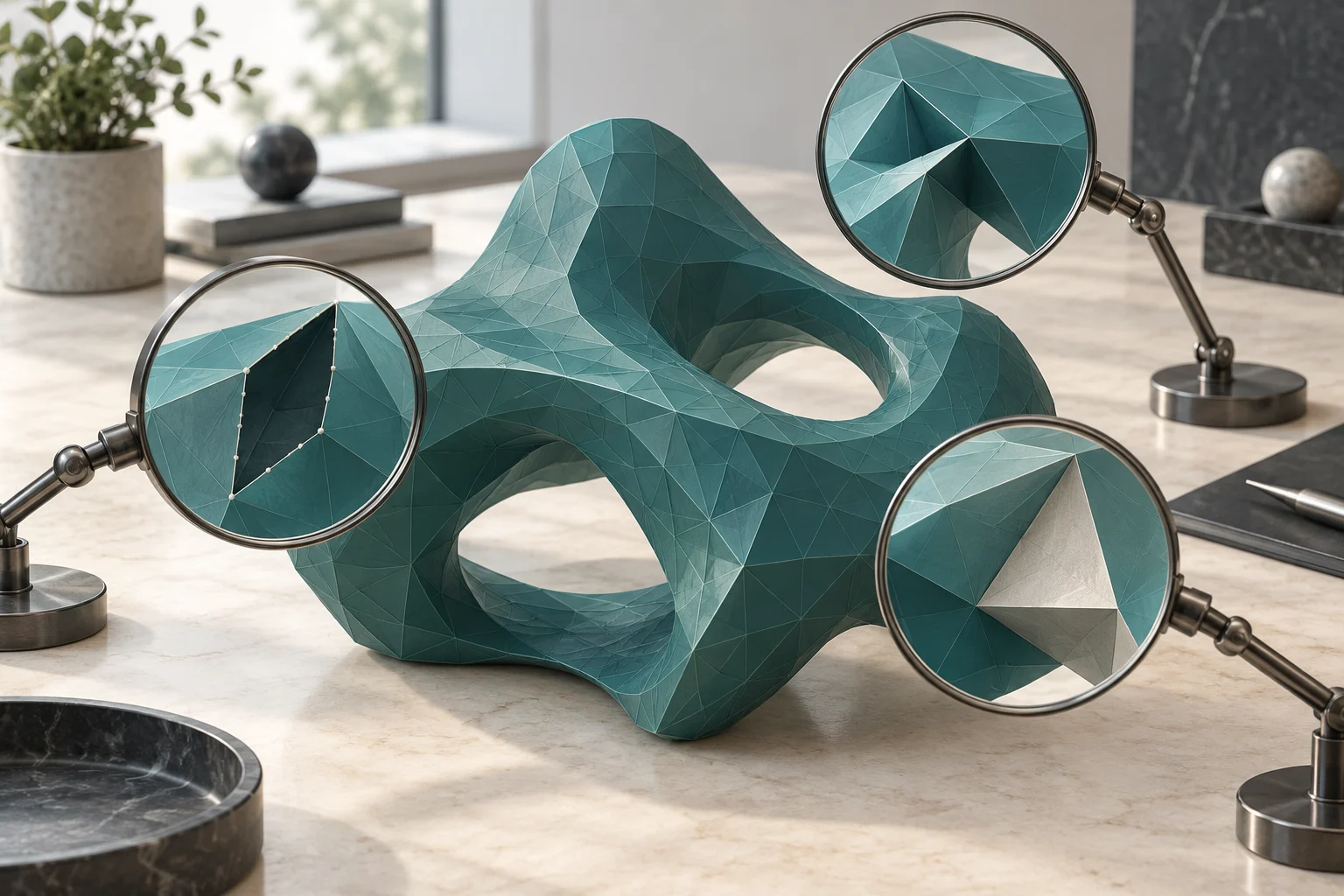

Осмотр поверхности
Четыре вопроса до автоматического исправления
Какие границы открыты
Край может быть частью замысла или следствием обрыва выделения.
Есть ли отдельные части
Небольшой фрагмент может быть шумом, потерянной связью или значимой деталью.
Что изменит исправление
Закрытие, сглаживание и удаление создают новую версию формы и могут затронуть важный участок.
Открытый край
Замкнуть контур можно быстро. Обосновать новую форму — сложнее
Алгоритм способен соединить края и получить замкнутую поверхность. Но добавленный участок не становится подтверждённым исходным изображением только потому, что файл теперь проходит техническую проверку.
Если форма достроена автоматически или вручную, это изменение отмечают отдельно. Медицинский специалист оценивает связь с исходными данными, инженер — влияние на следующую операцию.
После исправления
Передайте обе версии и причину изменения
- исходную поверхность;
- перечень найденных особенностей;
- выполненные операции;
- изменённую поверхность;
- повторную проверку;
- назначение следующего этапа.
Так следующий участник отличит исходную форму от геометрии, которая появилась в процессе подготовки.
